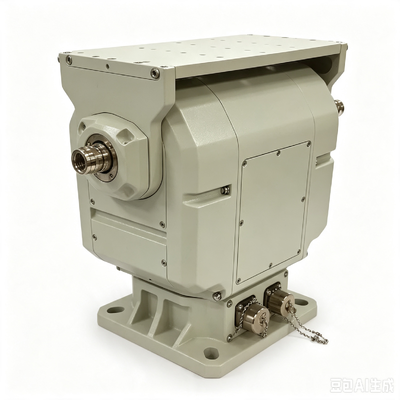

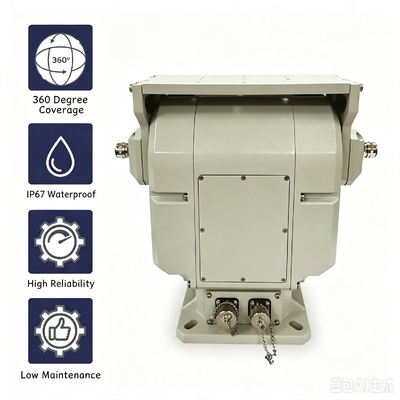

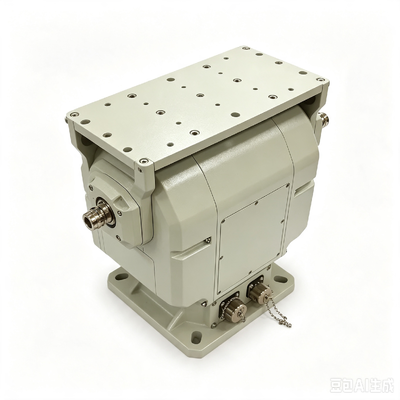

وحدات إمالة وتقليب شديدة التحمل 30 كجم تحديد المواقع الآلي الصناعي

النموذج

إتش.إس030 دبليو-بي تي

زاوية الدوران

الجانب: 0° إلى 360° ؛ الميل: -60° إلى +20°

سرعة الدوران

عرض: 0.01 إلى 10 درجات في الثانية ؛ ميل: 0.01 إلى 5 درجات في الثانية

المواقع المحددة مسبقاً

200

دقة الموقع

± 0.1 درجة

اختبار الذات من خلال تشغيل

دعم

ردود الفعل الزاوية

استفسار / في الوقت الحقيقي

(أوتو كروز)

نمطان، 40 نقطة لكل منهما

السيارة المنزلية

قابلة للتكوين (160 دقيقة)

المسح التلقائي

1 نمط

مقاومة رشات الملح

لا يوجد تغيير كبير في السطح بعد 48 ساعة من الرش المستمر (PH 6.5-7.2).

بروتوكول الاتصال

PELCO_D

معدل البود

9600bps ((2400/4800/115200bps)

واجهة الاتصال

RS422

تشغيل الكهرباء

24 فولت DC

استهلاك الطاقة

≤ 150 واط (في العمل)

الحرارة

-40 درجة مئوية+65 درجة مئوية ((عمل)) ،-25 درجة مئوية+65 درجة مئوية ((التخزين))

الحمولة

30 كجم

الأبعاد (LWH)

272 × 270 × 300 مم

الوزن

14 كجم

نوع التثبيت

قمة الجبل

القفل الذاتي

دعم

حماية الدخول (IP)

IP66

بيئة التثبيت

المنشآت الثابتة

نوع النظام

نظام الحلقة المفتوحة (بدون مكشف)

تمرير الكابل العلوي

1x كابل إشارة Gigabit Ethernet Passthrough (8-core)
1x كابل الطاقة الخارجي DC24V (15A)

تمرير الكابل السفلي

1x كابل إشارة Gigabit Ethernet Passthrough (8-core)
1x كابل طاقة دخول DC24V (طاقة النظام)
1x RS422 (اتصالات الوحدة)
