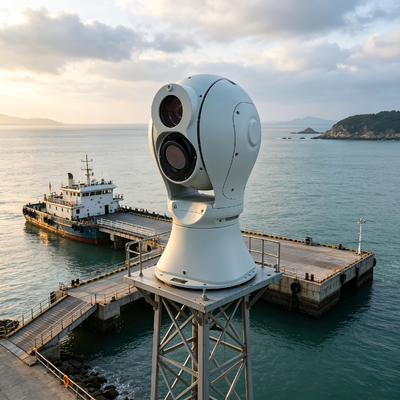

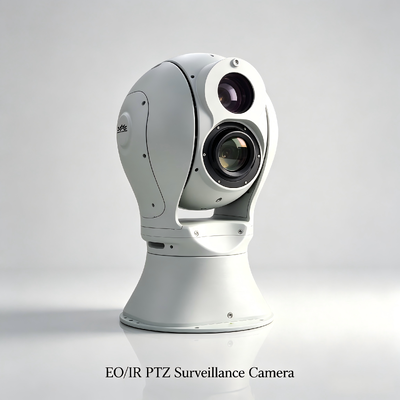

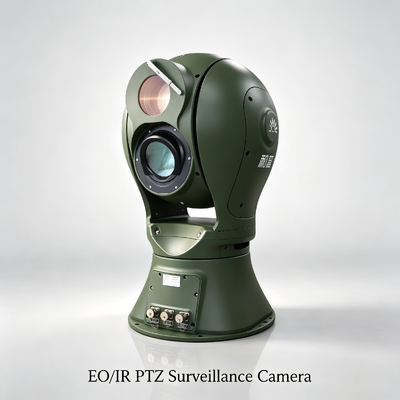

منصة إلكترونية بصرية متعددة الطيفات الحرارية (Vox detector for thermal imaging)

النموذج

HP-Z50II-CTVC62245-2186

مسافة الكشف

المركبة:19kم

البشر 12kم

مسافة التعرف

المركبة:9kم

البشرية 4.5kم

الكاميرا الحرارية

1.كاشف: كاشف MCT المبرد لمجموعة الطائرة المحورية

2.طول الموجة: 3.7 ميكرومتر ~ 4.8 ميكرومتر

3.20 مليون دولار

4.22 ~ 450 ملم، زيادة بصرية متواصلة 20x، F4.0

5.تحكم العدسة: زوم كهربائي؛ التركيز اليدوي / التلقائي، خوارزمية التركيز النشط التكيفية 3A، دعم أوضاع إطلاق متعددة، دقيقة وسرعة عالية؛ وضع 3CAM والهيكل البصري AS + DOE،ناقل الأشعة تحت الحمراء العالي، عملية التكبير ليس لها تركيز افتراضي والمحور صغير

6.تحسين الصورة: تقنية تحسين الصورة الرقمية SDE ، تحسين تفاصيل الصورة ، دعم تعديل تحسين الصورة الحرارية على مستوى 255

7.قطبية الألوان الزائفة: 16 صورة زائفة الألوان ، قطبية سوداء ساخنة / بيضاء ساخنة

8.معايير الصورة: التحكم التلقائي في زيادة AGC ، وضوح ، ضبط التباين

9.مضاعفة الإلكترونات: 1.0 ~ 8.0 × مضاعفة مستمرة (طول الخطوة 0.1) ، تدعم مضاعفة إرسال الإلكترونات البصرية ، تدعم مخطط عين الصقر العالمي

10.مقياس المدى: يدعم مقياس المدى

11.التصحيح السيء: دعم للتصحيح السيء

12.تصحيح الصورة: دعم تصحيح يدوي، تصحيح الخلفية، فاصل زمني للتصحيح التلقائي، معايير تصحيح غاما قابلة للتعديل

13.حماية الضوء الساطع: يدعم الحماية من أضرار الشمس

14.المجموعة المكتشفة: 640 × 512

مجال الرؤية: 24.6 ° × 19.8 °-1.2 ° × 1 °

كاميرا مرئية

1.نوع جهاز الاستشعار: CMOS مضاءة خلفية ذات إضاءة منخفضة للغاية على مستوى النجوم

2.الحد الأدنى للضوء: اللون: 0.0005 لوكس ؛ الأسود والأبيض: 0.0001 لوكس ؛ 0 لوكس (IRON)

3.العدسة: 11 ~ 860 ملم ، تكبير كهربائي Mega HD ؛ التركيز اليدوي / التلقائي ، خوارزمية التركيز النشط التكيفية 3A ، تدعم أوضاع إطلاق متعددة ، دقيقة وسرعة عالية

4.معالجة الصور: دعم توازن الأبيض، مغلق إلكتروني، تراكم الإطار، تعويض الضوء الخلفي، قمع الضوء القوي، 2D / 3D تخفيض الضوضاء الرقمية، مكافحة الهزة الإلكترونية،ديناميكية واسعة، قمع موجات الحرارة

5.ضوء مرور نوع النهار والليل: 0.4-0.75 أم في النافذة الطيفية العريضة المرئية و 0.8-0.95 أم في النافذة الطيفية تحت الحمراء القريبة

دعم ضباب الإرسال الإلكتروني، ضباب الإرسال البصري

الصوت والفيديو

1.القرار: 1920 × 1080؛ 1280 × 1024؛ 1280 × 960؛ 1024 × 768; 1280 × 720؛ 704 × 576; 640 × 512؛ 640 × 480; 400 × 300؛ 384 × 288; 352 × 288; 352 × 240

2.دقة مرئية: 2592 × 1520؛ 2560 × 1440؛ 1920 × 1080؛ 1280 × 1024؛ 1280 × 960؛ 1024 × 768; 1280 × 720؛ 704 × 576; 640 × 512؛ 640 × 480; 400 × 300؛ 384 × 288; 352 × 240

3.ترميز الفيديو: H. 265/h. 264/MJPEG ، دعم متعدد التدفقات

4.معدلات الفيديو: 32 كيلوبايت في الثانية إلى 16 ميجابايت في الثانية

5.تشفير الصوت: G. 711A / g. 711U / G726

6.تحويل الصورة: يمين / يسار / أعلى / أسفل / قطري

7.إعدادات أجهزة تحديد المواقع: دعم اسم القناة، والوقت، PAN، زاوية مجال الرؤية، الطول البؤري لإعدادات عرض أجهزة تحديد المواقع، دعم إعدادات اسم الموقع المحدد مسبقًا

وظيفة ذكية

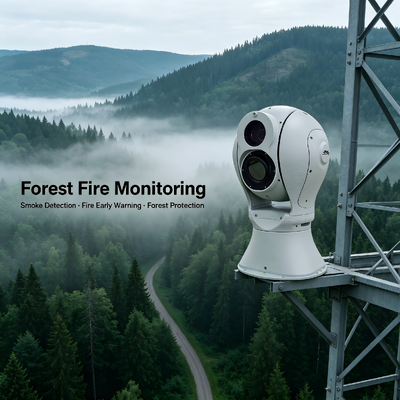

1.إنذار الكشف عن الحريق: مستوى عتبة 255 ، حجم الهدف ، يمكن تعيين رقم الهدف 1-16 ، اختيار تلقائي لعرض الهدف الأكثر بروزًا ، تتبع ساخن

2.تحليل الاستخبارات: دعم الكشف عن الاختراق، الكشف عن الحدود، الكشف عن منطقة الدخول / الخروج، الكشف عن الحركة، الكشف عن التسكع، تجمع الأشخاص، التحرك السريع، تتبع الهدف،المواد التي تركت وراءها، المواد التي تم التقاطها؛ الكشف عن الهدف البشري/المركبة، الكشف عن الوجه؛ ودعم 16 إعداد إقليمي؛ دعم الكشف عن الاختراق، وظيفة تصفية البشر والمركبات؛دعم وظيفة تصفية درجة حرارة الهدف

3.تتبع تلقائي: دعم تتبع مشهد واحد دعم تتبع متعدد المشاهد دعم تتبع بانورامي دعم التتبع ربط الإنذار

4.اندماج المعلومات الذكية: دعم 512 AR اندماج المعلومات الذكية، نقطة الدعم من النار، والتحليل الذكية الفيديو التعرف على اندماج المعلومات، ودعم زاوية المحور،مجال الرؤية، الطول المحورى، دمج المعلومات المتعددة

5.تصويري: دعم 18 نوعا من وضع اندماج الضوء المزدوج، دعم وظيفة الصورة في الصورة

6.إدارة الإنذار: دعم تحميل التقاط الإنذار

وظيفة محسنة

1.وظيفة المدى: دعم المدى السلبي؛ دعم المدى الليزر الاختياري

2.حماية ضوئية قوية: دعم، حماية من وظيفة حرق الشمس

3.تصحيح درجة الحرارة: التصميم غير الحراري ، لا تتأثر حدة الصورة بالحرارة

4.وضع المشهد: دعم المشهد متعدد التكوينات ، التكيف مع تطبيقات البيئة المختلفة

5.ضبط التركيز التلقائي: دعم تعديل معايير دقة التركيز التلقائي عن بعد ، التكيف مع سيناريوهات مختلفة

6.الرحلات البحرية ليلاً ونهاراً: مجموعات الرحلات البحرية ليلاً ونهاراً مع إعدادات مسبقة مختلفة، الرحلات البحرية ليلاً 1-40 إعدادات مسبقة، الرحلات البحرية ليلاً 41-80 إعدادات مسبقة، وفقًا لحالة الإضاءة، يتباعد تلقائيًا بين النهار والليل،التكيف مع سيناريوهات مختلفة في الزمن والفضاء

7.خدمة العدسة: دعم وضع العدسة مسبقًا ، مسافة تركيزية إلى الوراء ، وظيفة تحديد موقع مسافة تركيزية

8.ذاكرة إيقاف التشغيل: دعم لاستعادة وضعية إيقاف التشغيل، وضعية وضعية سابقة، حالة الطيران، حالة مسح الخط

9.مغلق ومتفتح: دعم

10.وظيفة تشخيص الكاميرا: دعم إنذار الشبكة، دعم إنذار نزاع IP، دعم إنذار الوصول غير القانوني (رقم الوصول غير القانوني، يمكن تعيين وقت القفل) ،دعم بطاقة SD إنذار غير طبيعي (مساحة SD غير كافية، خطأ بطاقة SD ، لا توجد بطاقة SD) ، إنذار حجب الفيديو ، تلف ضد الشمس (حد الدعم ، يمكن تعيين وقت الحجب)

11.إدارة دورة الحياة: وظيفة تسجيل مؤشر الصحة، دعم وقت العمل، أوقات إغلاق، درجة حرارة العمل، درجة حرارة الحد، الخ.

12.الصيانة عن بعد: مع التحقيق في الأخطاء ، الفحص الذاتي ، وظيفة إعادة التشغيل عن بعد ؛ الترقية عبر الإنترنت ، الترقية عن بعد

13.إعدادات الإطار الرئيسي: دعم فترة الإطار الرئيسي 100 مستوى قابلة للتعديل

14.ملف تكوين: دعم ملف تكوين وظيفة استيراد وتصدير

15.الوصول إلى الويب: دعم WEB تكوين وظيفة كاملة، الترقية عن بعد عبر الإنترنت

مراقبة الأمن

1دعم إنذار الوصول غير القانوني: رقم الوصول غير القانوني، يمكن تعيين وقت القفل

2دعم ثلاثة مستويات من إدارة حقوق المستخدمين، المسؤولين، المشغلين، المستخدمين العاديين

3. وضع الأمان: اسم المستخدم المعتمد وكلمة المرور، دعم IP قائمة بيضاء وقائمة سوداء، ماك قائمة بيضاء وقائمة سوداء

4.سجل المستخدمأناقفل

خدمةTمنضدة

1.الهيكل: كروية، متعددة الأبعاد شكل سطح الشكل الحر، مقاومة الرياح الصغيرة، قوية مضادة للاهتزاز، يمكن أن تقاوم 12 الرياح القوية

2.محورين اثنين الإطار، صناعة فوق وهبوط تقسيم، يمكن أن تكون نقل التعبئة والتغليف المستقلة، والجمع السريع

3.نوافذ: نوافذ مزدوجة / ثلاثية ، أجهزة استشعار 2/3 النطاق ، مسح

4.نطاق المستوى: N × 360 درجة دوران مستمر، بعد انقطاع الطاقة يمكن أن تكون مقفلة ميكانيكيا

5.نطاق الطوق: -90 ° ~ + 90 ° ، مع وظيفة الحد الناعم ، ويمكن تعيين البرنامج

6.سرعة الدوران: مستوى 0.01 ° ~ 80 ° / s، وتراجع 0.01 ° ~ 60 ° / s

7.التسارع: مستوى 100 درجة جنوب 2، 100 درجة جنوب 2

8.تكييف السرعة: مع وظيفة تغيير السرعة الاستقبال الذكية، دعم وظيفة تكييف سرعة طول العدسة البؤري

9.وضع القيادة: اعتماد عزم دوران عالية الأرض النادرة المغناطيس الدائم المحرك المزامنة محرك مباشر، عالية السرعة بدء وإيقاف

10.دقة الموقع: أفضل من 0.02 درجة

11.وقت الموقع: أقل من 4 ثوان

12.إعداد الصفر: دعم لإعداد الأفقي والزاوية الصفر

13.الرحلات البحرية المحددة مسبقًا: 3000 ، تدعم 16 طريقًا للرحلة البحرية ، يمكن لكل منها دعم 256 موقفًا محددًا مسبقًا

14.(ب)أيه فحص: دعم تحديد نقطة السفر المسبق ، والسفر النهارية والليلية ، فحص الخط ، فحص الإطار ، فحص جلد التفاح ، ويمكن تعيين سرعة الفحص

15.إنتهى ساعة: تحديد الموقع المسبق / مسح النمط / مسح رحلة / مسح عمودي / مسح إطار / مسح بانورامي / مسح قشرة التفاح / مسح هوائي أفقي

16.حماية المحرك: حماية كتلة الدوار وحماية الدوران ، موثوقية عالية

17.تثبيت الصورة الجايرو: تثبيت الجايرو ذو محورين اختياري، الارتفاع والدوران ≤ ± 10 ° ، فترة أكبر من 6 ثوان، دقة تثبيت الخسارة ≤2 mrad (RMS)

واجهة كهربائية

1.واجهة الشبكة: RJ45,10/100base-t التكيفي

2.بروتوكول الشبكة: دعم بروتوكول شبكة HTTP و HTTPS و FTP و SMTP و DNS و NTP و RTSP و RTCP و RTP و TCP و UDP و ICMP و DHCP ؛ دعم بروتوكول ONVIF و GB28181

3.التطوير الثانوي: توفير SDK مجانية، سهلة الاستخدام أو التطوير الثانوي المريح

4.الواجهة الفيزيائية: سدادة الطيران المقاومة للماء من سبيكة

5.الشبكة الضوئية: (تحتوي على وحدات الألياف المدمجة، خروج الألياف ذات الوضع الواحد، تحسين مكافحة التداخل)

استهلاك الطاقة

1.الطاقة: مع محول طاقة الدخول الواسع للغاية ، AC90V ~ 305V إلى DC48V

2.استهلاك الطاقة: الحد الأقصى لاستهلاك الطاقة من لوحة التشغيل أقل من 500 واط واستهلاك الطاقة المستقرة أقل من 150 واط

مؤشر البيئة

1.درجة حرارة العمل:-40 °C ~ + 60 °C

2.درجة حرارة التخزين:-45 °C ~ + 70 °C

3.الرطوبة: < 90% Rh

4.الحماية من البرق: دائرة واجهة محمية في زيادة الطاقة، 6000 فولت

5.رذاذ الملح: في PH 6.5 ~ 7.2، رذاذ مستمر 96 ساعة، لا تغيير في السطح

6.درجة الحماية: IP66 ((غرفة الكرة الصلبة للهواء IP67)

وزن الأبعاد

الأبعاد: 480mm × H825ملم

الوزن الإجمالي: ≤85 كجم
