تفاصيل المنتج:
|
| نطاق الكشف: | 5-10 كم | معدل التحديث: | 1.2 ثانية |
|---|---|---|---|
| دقة المسافة: | ≤ 5 م | اتصال الهوائي: | نوع N. |
| حجم المنتج: | حجم المنتج | مسافة: | 1-2 كم |
| قوة التصنيف: | 700 واط | مقاومة الطقس: | مقاوم للماء والغبار |
| الوزن: | 4.8 كجم | نطاق تردد الكشف: | 433 م / 843 م / 915 م / 2.4 جيجا هرتز / 5.8 جيجا هرتز |
| إبراز: | رادار الكشف عن الطائرات بدون طيار على بعد 5-10 كيلومتر رادار الكشف عن الطائرات بدون طيار,Counter Drone Drone Detection Radar |
||
نظرة عامة:

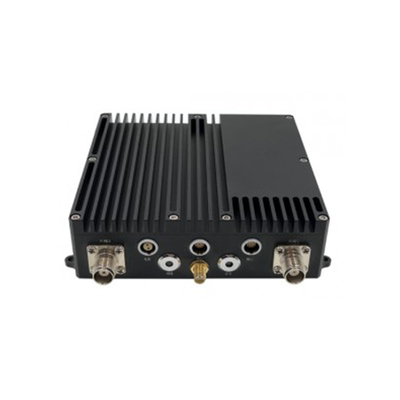

تم تصميم HP-NET640CAM للتواصل مع الطائرات بدون طيار ، ويمكن أن يصل مداها إلى 15 كم (حالة @LOS) ؛ فهي مناسبة لبيئة التثبيت القاسية للطائرات بدون طيار.يمكن أن تنقل قناة واحدة من بيانات إيثيرنت الشفافة، قناة واحدة من البيانات المتسلسلة، وتأخير نقل البيانات أقل من 8 ميس.
الفوائد الرئيسية:
| HP-NET640CAM | |||||||||
| المعايير المنهجية | النطاق |
اختبار: 100km، 6-9mbps @ LOS&20MHz الهوائي: 8 ديسيبل، 2 قطعة |
|||||||
| معدل بيانات أقصى | 50+ Mbps@20MHz&AFS | ||||||||
| بروتوكول الشبكة | TCP / IP ، مع دعم بروتوكول UDP | ||||||||
| دعم طبقة التطبيق | إرسال شفاف، تطبيق الملكية الفكرية | ||||||||
| التشفير | AES256 | ||||||||
| هيكل الشبكة |
النقطة إلى النقطة، النقطة إلى النقاط المتعددة، MANET (MESH المحمول) ، قابلة للتكوين |
||||||||
| قدرة الشبكة | 64 عقدة على تردد واحد | ||||||||
| التكيف مع سرعة تحرك الناقل | أكبر من 1 ماخ | ||||||||
| حساسية المستقبل | -94 ديسيبل (QPSK-3/4) | ||||||||
|
كثافة تعديل |
QPSK/16QAM/64QAM/256QAM، قابلة للتكيف | ||||||||
| تأخير نقل البيانات | 8 ms | ||||||||
| مخطط تحكم الوصول المتعدد | dTDMA (Dynamic TDMA) | ||||||||
| صلابة الإرسال - خوارزميات تصحيح الأخطاء | FEC | ||||||||
|
هامش الرابط من الجو إلى الأرض النمل الوحيد |
|
||||||||
|
هامش الرابط من الهواء إلى الهواء النمل الوحيد |
|
||||||||
|
هامش الرابط من الهواء إلى الهواء نملتان |
|
||||||||
| معايير الشبكة المخصصة | وقت تحديث المسار | في وضع MESH: أقل من ثانية واحدة | |||||||
| لا يوجد مركز | دعم | ||||||||
| الطوبولوجيا الديناميكية | دعم | ||||||||
| مراقبة الشبكة | محطة الأرض يمكن مراقبة حالة الشبكة من الشبكة بأكملها | ||||||||
| تكوين الشبكة | يمكن إجراء تكوين الشبكة في المحطة الأرضية | ||||||||
| ناقل نقل متعدد الحركات | ليس أقل من 8 قفزات للفيديو | ||||||||
| الشفاء الذاتي | دعم | ||||||||
|
اختيار التردد التكيفي AFS
(لا يمكن تطبيقها مع FHSS) |
طيف المسح | مسح مستمر للطيف أثناء العمل | |||||||
| عدد ترددات التشغيل المحددة مسبقاً | 5 | ||||||||
| تأخير الوقت في التحول إلى تردد واضح | ≤ 0.01ms | ||||||||
| عرض النطاق الترددي | = عرض النطاق الترددي لمضاعف الطاقة | ||||||||
| معايير الترددات الراديوية | شكل الموجة | COFDM+MIMO، 2T2R | |||||||
| نطاق تردد التشغيل | 4650~4750MHz ، يمكن تخصيص ترددات أخرى في النطاق من 4.44~5.GHz | ||||||||
| إرسال قوة RF | 37dBm × 2، قابلة للتعديل في خطوة 1dBm | ||||||||
| عرض النطاق الترددي للقناة | 1.25 /2.5 / 5 / 10 / 20MHz ، قابلة للتكوين | ||||||||
| معايير نقل البيانات | معدل البيانات | 50Mbps @ 20MHz&AFS | |||||||
| الاتصالات المتسلسلة | سلسلة غير متزامنة ثنائية الاتجاه، RS232/422 | ||||||||
| دعم | S.BUS | ||||||||
| معدل البود التسلسلي | 9600bps 230.4Kbps، قابلة للتكوين | ||||||||
| معايير الواجهة | المرفق | سدادة الهواء | |||||||
| واجهة الهوائي | MCX-K × 2 | ||||||||
| واجهة البيانات | منفذ الشبكة × 2 ، RS232 × 3 | ||||||||
| الميكانيكية والطاقة | وزن | 260 غراماً، غير مضاف | |||||||
| الأبعاد |

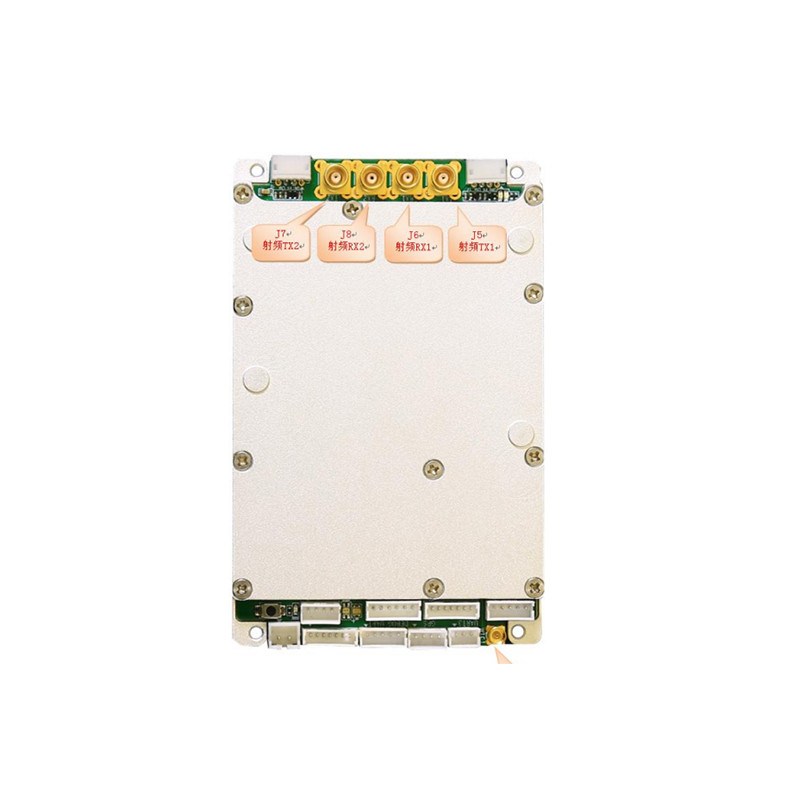

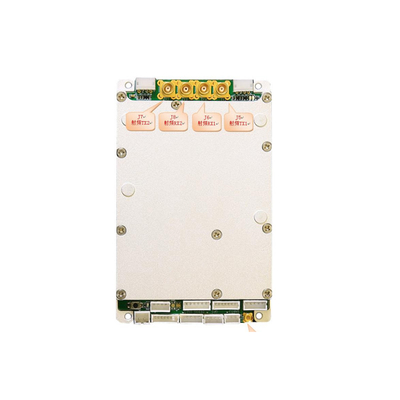

معالج الإشارة = 94mm × 60mm × 13.4mm مكبر الطاقة = 2 × 68mm × 50mm × 15mm (باستثناء الاتصالات والأسطوانات) |
||||||||
| فولتاج التغذية |
19 ~ 28VDC ، لمعالجة الإشارة ، 10W ، ذروة 2. 28 ~ 48VDC، للمضخم |
||||||||
| استهلاك الطاقة | حالة الاستعداد 12W، ذروة < 65W | ||||||||
| المعايير البيئية | درجة حرارة العمل | -40 درجة مئوية+65 درجة مئوية | |||||||
| الارتفاع | لا تقل عن 15000 قدم = 4572 متر فوق مستوى AMSL | ||||||||
| درجة حرارة المخزن | -40 درجة مئوية+85 درجة مئوية | ||||||||
| الرطوبة | < 95%، غير مكثفة | ||||||||
| الامتثال لمعايير MIL | الـ MIL-STD-810G | حسب المدمج للنظام | |||||||
| الـ MIL-STD-461G | حسب المدمج للنظام | ||||||||
| التوافق | التوافق |
متوافق تماما مع Datalink: أنواع 2A و 2B (لتعمل في نفس الشبكة) |
|||||||
تم تأسيس شركة هوب ويش للتكنولوجيا الفوتو الإلكترونية المحدودة في منطقة جينان عالية التقنية ولديها فريق أبحاث وتطوير أساسي للتصوير بالليزرأبحاث ومنتجات تكنولوجيا الكشف عن الصور الحرارية بالأشعة تحت الحمراء وتتبعها(هوب ويش) يركز على البحث والتطوير في مجال الرؤية الليلية وتكنولوجيا التصوير المتعددة الطيفاتباستخدام مجموعة متنوعة من تقنيات تحليل الصور ومعالجة الصور القائمة على الذكاء الاصطناعي لتزويد المستخدمين بحلول شاملة للأنظمة الإلكترونية الضوئية في المسافات الطويلة، عالية الوضوح، ذكية، متعددة الأغراض، كل الأحوال الجوية والبيئات المعقدة.
الجواب: أقصى مدى لنظام "هوب ويش" المضاد للطائرات بدون طيار يصل إلى 5 كيلومترات.
2س: هل يمكن استخدام نظام HP Anti Drone للكشف عن طائرات بدون طيار متعددة وتحيدها في وقت واحد؟ج: نعم، نظام HP- Anti Drone تم تصميمه للكشف عن العديد من الطائرات بدون طيار وتحيدها في وقت واحد.
3س: هل نظام HP لمكافحة الطائرات بدون طيار محمول وسهل الإعداد؟ج: نعم، تم تصميم نظام HP-Anti Drone ليكون محمولاً وسهلاً في الإعداد. ويمكن إعداده في بضع دقائق فقط.
4س: ما هي أنواع الطائرات بدون طيار التي يمكن أن يكتشفها النظام المضاد للطائرات بدون طيار؟الجواب: يمكن لنظام "هوب-ويش" لمكافحة الطائرات بدون طيار اكتشاف وتحييد مجموعة واسعة من الطائرات بدون طيار، بما في ذلك الطائرات بدون طيار ذات الأجنحة الثابتة، الطائرات بدون طيار ذات الأجنحة الدورية، والطائرات بدون طيار الهجينة.
5السؤال: أين يتم تصنيع نظام HP لمكافحة الطائرات بدون طيار؟الجواب: إن نظام HP- Anti Drone مصنوع في الصين، مكان منشأ المنتج.
